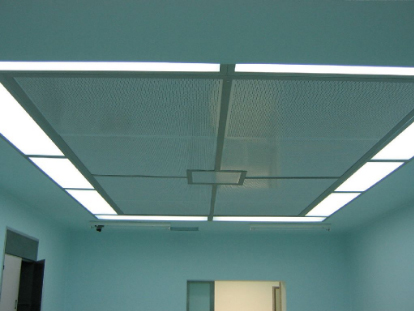

百級送風天花設計特點：百級送風天花即滿布高效過濾器的送風頂棚，有多種形式，本設計采用液槽密封形式的送風天花。

目前，液槽密封結構有兩種形式。

其一，高效過濾器上裝，即帶液槽高效過濾器從上部裝入與之配套的框架刀口上，依靠高效過濾器邊框液槽內的密封膠與框架刀口來實施對氣流的密封。

這種結構需要的靜壓箱高度較大，否則，高效過濾器調轉不開。雖然高效過濾器在刀口框架上方，但并非在吊頂夾層內安裝，而是在潔凈室內把高效過濾器穿過框架口伸入靜壓箱后再轉向放于框架的刀口上。所以，夾層空間小的話，高效過濾器轉不開。

其二，高效過濾器下裝，即高效過濾器帶液槽的邊在下方，帶刀口的框架位于液槽的上方，與第一種情況正好相反，框架的刀口向下，把高效過濾器伸入靜壓箱內，液槽邊在刀口正下方，用壓件托住高效過濾器，使其邊框液槽與刀口接觸來密封空氣，高效過濾器的重量由4個壓件承擔。

帶刀口的框架常用的材質有專用鋁合金型材、不銹鋼型材。鋁型材運輸、安裝比較方便，可工廠化制作現場組裝。

但在連接縫處需靠密封膠密封，組裝后鉚釘外露，不太美觀。不銹鋼型材采用氬弧焊焊接，比鋁型材的插件鉚接密封性好。

但如果在施工現場焊接，質量不好保證。如果送風天花面積小的話可工廠化制作，現場安裝，這樣質量可得到保證。如果送風天花面積大的話，工廠化制作后的成品運輸又有困難。

在本設計中綜合上述優缺點，釆 用不鎊鋼型材工廠化泡作。由千送風夭花的面積較大，考慮到運輸?shù)囊蝰纾阉惋L(fēng)夭花分割 成三部分（即用25mm厚的彩考峽芯板將靜箱分害威三等分）。

每一部分安裝一整片刀口框架，把每一片分割成15個高效過濾器單元。 這樣做比采用一個大的靜壓箱均效果，但整個送風面的盲區有所增大，不過，經驗算滿 布比能滿足垂直單向流的荽求。盡如此，在本設計中釆用了高效過濾器下吾媒設阻尼孔板 來消除送風面盲區的影響，以保正百級單向流氣流組織。

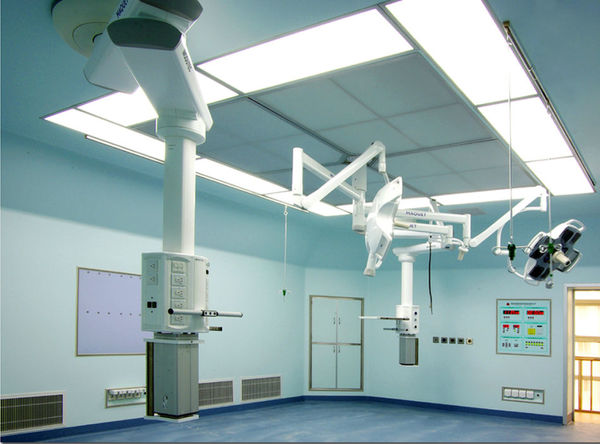

百級送風天花采用全新國外技術層流凈化天花，層流天花是潔凈手術室、層流病房的凈化送風末端，它兼有高效過濾，均流及氣流補償作用。

層流天花結構的合理性直接影響到手術室的送風效果，凈化級別.垂直送風模式，手術室用不銹鋼層流送風天花：層流送風天花規范和技術進行開發，經十多年實際醫院使用經驗積累，結構先進合理，不銹鋼精制，分為I、II、III級手術室用，箱體冷板噴塑，下框全不銹鋼，美觀耐用。

使用本送風天花可合理分布潔凈室內的氣流，有效保證室內的潔凈度（送風面100級）。可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。

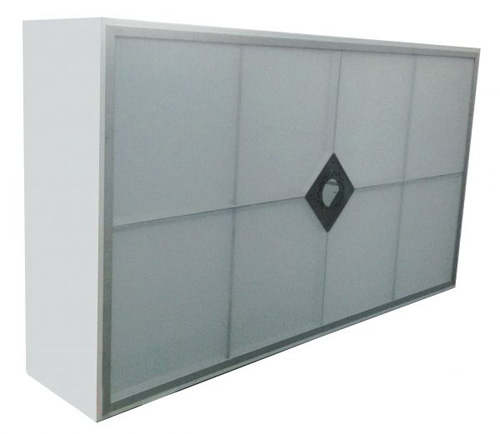

百級送風天花結構:

送風天花系統末端的潔凈送風天花裝置以及高效過濾箱（用風管連接）2個部分，產品采用專用鋁合金框架以及優質鋼板烤漆為主材作箱體，產品使用了阻漏層技術以及零壓密封專利技術，保證通過潔凈送風天花進入潔凈手術室的空氣達到相應潔凈手術室級別的技術要求，為手術提供無菌無塵的潔凈空氣環境。高效過濾箱內裝有無隔板大風量過濾器。

百級送風天花應用:

百級送風天花裝置被廣泛應用于電子、機械、儀器儀表、航天、汽車制造、食品飲料、涂裝印刷、醫療衛生、生物工程等各種行業及科研領域。

百級層流送風天花是采用空氣潔凈技術對微生物污染采取程度不同的控制，達到控制空間環境中空氣潔凈度適于各類手術之要求；并提供適宜的溫、濕度，創造一個潔凈舒適的手術空間環境。

送風天花對送人室內的空氣進行嚴格的過濾，除去空氣中的浮游細菌，加上科學的氣流組織，使病員、醫護人員產生的細菌隨氣流帶走，不會返回手術切口，以避免來自空氣感染。因此空氣嚴格過濾，氣流的合理組織，是手術室空氣凈化系統的技術核心。

百級送風天花的空氣凈化流程:新風進入新風段，同回風相混合，再進入初效段，初效過濾器濾去直徑為10um大顆粒塵埃，進入換熱器段和加濕段，進行溫度、濕度調節，然后再進入風機段加壓，經過中效過濾器，濾去l-10um的塵埃，進入消音器，把噪降到58dB以下，送至手術室的高效靜壓箱，經高效過濾器濾去0.3um-1um的塵埃，再最后經過送風天花，把潔凈空氣送至手術室臺面。

百級送風天花又稱為潔凈送風天花或者層流手術室天花。

送風天花送不出風來該如何解決？

送風送風不出風的原因主要有以下幾個原因：

1、連接送風天花的管道被堵;

2、中央空調系統本身風量不足；或者前端初效過濾器和中效效過濾器報廢，阻力過大;

3、送風天花本身內部的高效過濾器使用超期，阻力變大；

解決方法：

更換所有初中高效過濾器，就可以解決此問題;

送風天花廠家多年且比較，可以跟他們了解一下此問題。

更好是直接檢查整個中央空調系統，是否有問題，或者管道是否正常;

是不是開了吸風？一般不會沒風就算裝了高效也是小一點而已。
